Do prvog dana testiranja u Jerezu sve momčadi osim Williamsa predstavile su svoje nove bolide i odmah prionuli testiranjima.
Sada možemo u miru analizirati tko je koliko radio preko zime pa ćemo seriju članaka početi analizom predstavljenih bolida pet najboljih momčadi iz prošle sezone.
Red Bull
Najbolji bolid proteklih nekoliko sezona nema pravo na lošu sezonu te se ove godine očekuje da njihov RB9 (o)brani naslov i natjera ostale momčadi do krajnjih granica.
Kao što je Adrian Newey priznao, nedostatak bolida leži u činjenici da je razvijanje novog bolida bilo hendikepirano zbog borbe za naslov i razvijanjem RB8 bolida do posljednje utrke. Srećom za Red Bull, promjene u pravilniku su minimalne i ovaj bolid predstavlja tek evoluciju prošlogodišnjeg bolida.
Zbog toga niti nema mnogo novosti na bolidu, ako zanemarimo “ljubičastiju” boju. Red Bull je odlučio zadržati stepenasti nos ali ovaj puta nema famoznog otvora na prijelazu. Iako je ove godine dopušteno postaviti “poklopac”, tzv. “vanity (ili modesty) panel”, Newey se odlučio samo na kratki poklopac, kako bi se smanjio nagib stepenice a u isto vrijeme ne bi previše otežao bolid. Poklopac pune dužine može težiti i preko 200 grama što, iako nama zvuči malo, u Formuli 1 puno znači. Ispod nosa Red Bull je zadržao malu “bradu”, izbočinu koju je Williams prvi puta predstavio 2009. godine i koja pomaže u razdvajanju struje zraka i potiskivanju iste prema dolje.
Žuto je označena izbočina (brada) koju neke momčadi koriste za usmjeravanje zraka
Ispuh je sličan kao i prošle godine no uz manje revizije stražnjeg kraja, bočnih usisnika i uz pomoć Koanda efekta ispušni plinovi se bolje usmjeravaju prema difuzoru. Ispuh “zatvara” strujanje zraka kroz difuzor, tj. ne dopušta rasipanje struje zraka što omogućuje viši bolid i veći aerodinamički pritisak.
Za razliku od ostalih momčadi, Red Bull postavlja baterije za KERS oko mjenjača. Time se postiže uski oblik boce, koji dodatno pomaže oko aerodinamičkih svojstava, ali rezultira i visokim položajem mjenjača. Takav položaj iskorišten je kao potpora za stražnje krilo.
Red Bull sigurno ne želi odmah otkriti sve svoje adute ali ako brzo ne proizvedu nove (i funkcionalne) dijelove, čeka ih težak zadatak ove sezone.

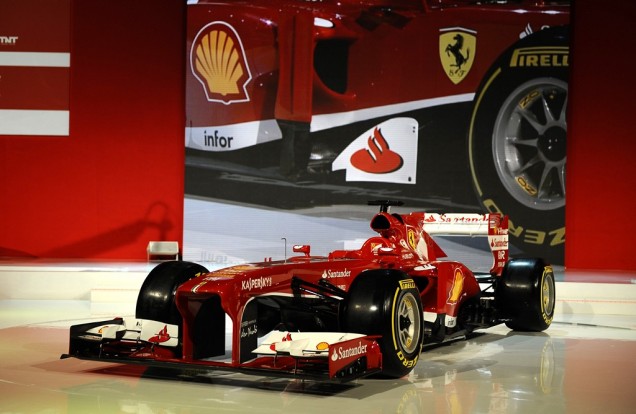

Ferrari
Nakon prošlogodišnje katastrofe i patnje na testiranjima i u početku sezone, tifozi su željno iščekivali novi Ferrarijev bolid i svi se nadaju kako će ove godine bolid funkcionirati od prvog dana.
Prvo što su svi primjetili je korištenje poklopca na prednjem nosu, što bolidu daje ljepši izgled ali i bolji protok zraka preko nosa bolida. Time je vjerojatno kompenzirana dodatna težina i više težište bolida. Prednje krilo ne pokazuje gotovo nikakve promjene te je vjerojatno isto koje je korišteno i prošle godine i promijeniti će se do prve utrke.
Ispod nosa vidljivi su dugački usmjernici zraka te se u pogledu sprijeda vidi “tunel” ispod nosa kojim zrak dolazi do razdjelnika i usmjerava se ispod bolida. Ferrari je ostao vjeran svojem “pullrod” konceptu prednjeg ovjesa, o kojem će biti govora u jednom o kasnijih članaka, za razliku od nekih top momčadi koje uporno bježe od takvog koncepta.
Najveća promjena dolazi na stražnjem dijelu gdje je dio oko ispuha mnogo “čišći” i elegantniji. Vidi se da je taj dio dizajniran uz mnogo razmišljanja a ne na brzinu kao prošle godine, kako bi se držao korak u razvoju. Ispod ispuha se, kao i kod Red Bulla te mnogih drugih momčadi, nalazi “tunel” kojim zrak putuje oko bolida prema difuzoru dok topli zrak s hladnjaka izlazi pored ispuha, umjesto otvora iznad mjenjača kao što to radi većina drugih momčadi. Time je Ferrari postigao kompaktniji gornji dio šasije i čišći protok zraka prema stražnjem krilu.
S druge strane, time je otkrivena Ferrarijeva dobro čuvana tajna, kompaktni i niski mjenjač. Iako ne toliko kompaktan kao Williamsov, svejedno uvelike snižava težište i dopušta veću slobodu dizajnerima.
Iznad difuzora dodani su usmjerivača zraka, po uzoru na Red Bull dok je stražnje krilo obogaćeno usmjerivačima zraka i ultra malenim mehanizmom DRS-a. Usmjerivači imaju zadatak raspršiti zraka koji prolazi kroz/ispod krila kako bi se smanjio pritisak i ubrzao protok zraka te time povećao aerodinamički pritisak bolida. Otvor za hlađenje stražnjih kočnica je dobio male usmjernike zraka koji dodatno pomažu u toj zadaći.
F138 je kodno ime novog bolida i odaje počast posljednjem V8 motoru u Formuli 1. KERS jedinica je nešto lakša nego prošle godine te imaju jedinstveni sustav pakiranja cijelog KERS-a u jedno kučište. Generator, motor, baterije i elektronika su u jednom kučištu ispod spremnika za gorivo.
Sam bolid donosi mnogo više novosti nego Red Bullov i s pravom se mogu nadati borbi za pobjede od prve utrke.
McLaren
Jenson Button i Sergio Perez otkrili su novi McLarenov bolid, MP4-28, u McLarenovom tehnološkom centru u Wokingu. Iako šef momčadi Martin Whitmarsh tvrdi kako je bolid samo evolucija prošlogodišnjeg, na prvi pogled se vidi kako su dizajneri pažljivo gledali što druge momčadi rade i uspješno implementirali neka od tih rješenja.
Prvo u oči upada nos bolida, koji je za razliku od prošlogodišnjeg nešto viši i koristi se poklopac kako bi se sakrio prijelaz. To znači bolji protok zraka ispod bolida te su dizajneri odlučili modificirati i ostatak bolida kako bi maksimalno iskoristili promjenu nosa.
Jedno od rješenja je i prednji ovjes, McLaren je preuzeo Ferrarijev koncept i ove sezone koriste pullrod prednji ovjes. Ramena ovjesa su montirane visoko na šasiji, gotovo na samom vrhu, što je malo ekstremno rješenje ali cijeli koncept ovjesa je ekstreman te je ovakav način postavljanja potreban za pravilno funkcioniranje. Tako ovjes funkcionira gotovo jednako efikasno kao i kod “pushrod” konfiguracije ali s nižim težištem bolida i mnogo boljim aerodinamičkim svojstvima.
Bočni usisnici su nešto uži i na stražnjem dijeli postoji tunel ispod ispuha kako bi protok zraka bio neometan, a stražnji ovjes je potpuno modificiran. Gornja ramena ovjesa mijenjaju svoj oblik po cijeloj dužini, dok su donja ramena daleko veća nego što bi trebala biti. Razlog tome jest, kao i kod Red Bulla, unutar ovjesa nalazi se poluosovina i vjerojatno ponešto ožičenja, čime se smanjuje negativni utjecaj na protok zraka.
Oba krila su jednostavne revizije prošlogodišnjih i mijenjati će se tijekom testiranja dok su otvori za hlađenje kočnica ili nedostajali ili su maksimalno pojednostavljeni. KERS je redizajniran ali su baterije i elektronika i dalje u istom kučištu ispod spremnika goriva.
Ako neće biti kvarova na bolidu, čini se da je McLaren spreman za borbu za naslov.
Lotus
Novi Lotusov bolid, E21, klasična je evolucija prošlogodišnjeg bolida.
Nos je zadržao stepenicu dok se ispod nosa nalaze usmjernici zraka, slično kao i kod Ferrarija. Prednji ovjes je zadržao koncept ali donja ramena ovjesa imaju poseban profil. Na spojevima sa šasijom profil je tanji nego na vanjskim dijelovima, što vjerojatno služi posebnoj raspodjeli strujanja zraka koju još nismo dokučili.
Bočni usisnici sada imaju tunel ispod ispuha, kao i kod Red Bulla, što može značiti da se Lotus okreće prema tehnologiju puhanja ispuha prema difuzoru. Do sada je Lotus radije koristio dodatnu snagu motora uz klasični ispuh nego se zamarao posebnim ispuhom.
Novi Lotus ima i horizontalne usmjerivače zraka iznad bočnih usisnika, koji pomažu usmjeravati ispušne plinove prema difuzoru. Sustav pasivnog dvostrukog DRS-a, točnije DRD (Drag Reduction Device), je i dalje prisutan a visoki poklopac motora daje naslutiti kako će Lotus nastaviti razvijati svoj sustav u nadi da ga ove godine konačno i koriste na utrci. Problem s takvim sustavom je u proračunu trenutka (brzine) pri kojoj se sustav otvara te trenutka u kojem se sustav zatvara a i najmanja greška može značiti velike probleme za vozača na stazi.
Prednji ovjes je ostao u “pushrod” konfiguraciji dok je stražnji ponovno “pullrod” konfiguracije ugrađene u kučište mjenjača. Ostatak bolida je manje više isti kao i prošle godine i očekujemo mnogo nadogradnji tijekom testiranja.
Mercedes
Mercedes je posljednji od najbolje petorke predstavio svoj novi bolid. W04 već na prvi pogled izgleda drugačije, posebno zbog poklopca na nosu koji djelomično sakriva stepenicu. Bočni usisnici su temeljito redizajnirani te je promijenjen i dizajn ispuha.
Mercedesov dvostruki DRS više nije legalan te su uklonjene cijevi koje je taj sustav koristio dok je iznad vozačeve glave ostavljeno dovoljno mjesta za implementaciju pasivnog sustava (DRD) kakav je Mercedes testirao krajem prošle sezone.
Uz stijenke kokpita nalaze se male “peraje” koje služe za usmjeravanje protoka zraka prema stražnjem kraju dok ispuh u McLarenovom stilu djelomično koristi Koanda efekt (ispušni plinovi prolaze kroz kratki kanal prije nego dolazi do podnice).
Slično kao i Ferrari, Mercedes ventilira vrući zrak s hladnjaka kroz otvor uz mjenjač što ostavlja mnogo mjesta za implementaciju DRD sustava iznad mjenjača. Mjenjač je standardni, iako je bilo glasina o kompaktnom niskom mjenjaču, dok je na njega pričvršćen “pullrod” stražnji ovjes.
Nije poznato je li Mercedes zadržao svoj kompleksan sustav veze između prednjeg i stražnjeg ovjesa, sustav koji je Niki Lauda otvoreno kritizirao. Ramena stražnjeg ovjesa nisu velikih dimenzija kao kod nekih rivala ali unatoč tome uspješno sakrivaju polusovinu.
Mnogo malih promjena mogu biti dobar znak no morati ćemo pričekati do prve utrke kako bi se točno znalo tko je gdje.
